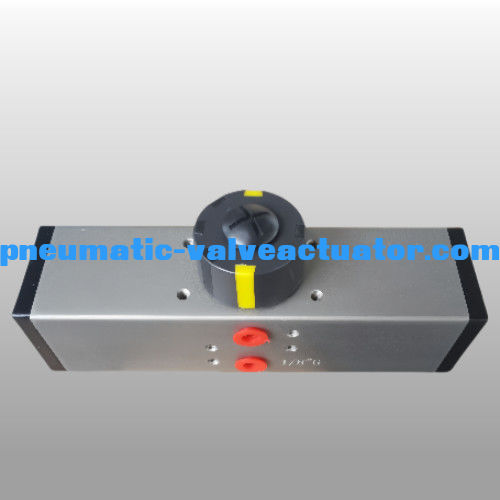

GT032 Actuateur pneumatique à double action 135 / 180 degrés Actuateur pneumatique
Actifs pneumatiques
| Matériel |
Alliages d'aluminium extrudés |
| Angle de rotation |
0 à 90 degrés ± 5° |
| La structure |
Autres appareils pour la fabrication de l'électricité |
| Pression de travail |
2 à 8 bar |
| Traitement de surface |
Anodisation dure |
| Température de fonctionnement |
Température normale: -20 °C (-4 °F) ~ 80 °C (+ 176 °F)
Température élevée: -15 °C (plus de 5 °F) ~ 150 °C (plus de 302 °F)
Température basse: -40 °C (~ 104 °F) ~ 80 °C (+ 176 °F) |
| Connexion |
NAMUR, ISO5211 et DIN3337 |
| Application du projet |
une soupape à bille, une soupape papillon et une machine rotative |
| Couleur de l'embout |
gris, noir, bleu ciel, bleu foncé, rouge, orange |
Construction de l'actionneur pneumatique de la série AT
1. Indicateur
L'indicateur de position avec NAMUR est pratique pour le montage d'accessoires tels que la boîte de commutateur de limite, le positionneur, etc.
2Pinion
Le pignon est de haute précision et intégrative, en acier allié au nickel, pleinement conforme aux dernières normes de ISO5211, DIN3337, NAMUR.Les dimensions peuvent être personnalisées et l'acier inoxydable est disponible.
3. Corps de l'actionneur
Selon les différentes exigences, le corps en alliage d'aluminium extrudé ASTM6005 peut être traité avec anodisé dur, en poudre de polyester peint (des couleurs différentes sont disponibles telles que bleu, orange,jaune, etc.) ou en PTFE ou en nickel.
4- Des capuchons.
Polyester en poudre d'aluminium moulé sous pression peint en différentes couleurs, en PTFE ou nickelé.
5- Des pistons.
Les pistons jumeaux sont fabriqués à partir d'aluminium moulé sous pression traité à l'anodisation dure ou en acier coulé galvanisé.en inversant la rotation en inversant simplement les pistons.
6- Ajustement de déplacement
Les deux boulons indépendants de réglage de l'arrêt de déplacement extérieur peuvent régler 5 ̊ dans les directions ouvertes et fermées facilement et précisément.
7. ressorts de haute performance
Les ressorts de revêtement préchargés sont fabriqués à partir de matériaux de haute qualité pour une résistance à la corrosion et une durée de vie plus longue,qui peut être démonté en toute sécurité et commodément pour satisfaire les différentes exigences de couple en changeant la quantité de ressorts.
8. roulements et guides
Fabriqué avec un matériau composite à faible friction et à longue durée de vie, pour éviter tout contact direct entre les métaux.
9. Les anneaux O
Les anneaux O en caoutchouc NBR assurent un fonctionnement sans problème à des températures standard.
Dimension de l'actionneur pneumatique
| Modèle |
Une |
B. Pour |
C |
D |
H×I |
G |
N |
Je |
Le K. |
L |
M |
Connexion aérienne |
| ATO32 |
110 |
45 |
45 |
20 |
50 x 25 |
12 |
9 |
À36 |
|
Un M5×7.5 |
|
G1/8"
|
| AT040 |
122 |
60 |
65 |
20 |
80 × 30 |
14 |
11 |
À50 |
À36 |
M6 × 10 |
Un M5×7.5 |
NAMUR G1/4" |
| AT052 |
147 |
72 |
72 |
20 |
80 × 30 |
14 |
11 |
À50 |
À36 |
M6 × 10 |
Un M5×7.5 |
NAMUR G1/4" |
| AT063 |
172 |
88 |
83 |
20 |
80 × 30 |
18 |
14 |
À70 |
À50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| AT075 |
184 |
100 |
95 |
20 |
80 × 30 |
20 |
14 |
À70 |
À50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| AT083 |
204 |
109 |
103 |
20 |
80 × 30 |
21 |
17 |
À70 |
À50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| AT092 |
262 |
117 |
109 |
20 |
80 × 30 |
22 |
17 |
À70 |
À50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| Le numéro AT105 |
268 |
133 |
121 |
20 |
80 × 30 |
26 |
22 |
À102 |
À70 |
M10 × 16 |
M8 × 13 |
NAMUR G1/4" |
| AT125 |
301 |
155 |
143 |
20 |
80 × 30 |
27 |
22 |
À102 |
À70 |
M10 × 16 |
M8 × 13 |
NAMUR G1/4" |
| AT140 |
394 |
173 |
152 |
20 |
80 × 30 |
32 |
27 |
À125 |
À102 |
M12 × 20 |
M10 × 16 |
NAMUR G1/4" |
| AT160 |
458 |
198 |
174 |
20 |
80 × 30 |
34 |
27 |
À125 |
À102 |
M12 × 20 |
M10 × 16 |
NAMUR G1/4" |
| AT190 |
528 |
232 |
206 |
30 |
130 x 30 |
40 |
36 |
À140 |
|
M16 × 24 |
|
NAMUR G1/4" |
| Le numéro de série |
532 |
257 |
226 |
30 |
130 x 30 |
40 |
36 |
À140 |
|
M16 × 24 |
|
NAMUR G1/4" |
| Le numéro de série |
660 |
291 |
260 |
30 |
130 x 30 |
50 |
46 |
À165 |
|
M20 × 25 |
|
NAMUR G1/4" |
| AT270 |
740 |
330 |
294 |
30 |
130 x 30 |
50 |
46 |
À165 |
|
M20 × 25 |
|
NAMUR G1/2" |
| AT300 |
798 |
354 |
336 |
30 |
130 x 30 |
60 |
46 |
À165 |
|
M20 × 25 |
|
NAMUR G1/2" |
| AT350 |
880 |
408 |
385 |
30 |
130 x 30 |
60 |
46 |
À165 |
|
M20 × 25 |
|
NAMUR G1/2" |
| AT400 |
950 |
464 |
516 |
30 |
130 x 30 |
60 |
55 |
À254 |
À165 |
8 M16 × 25 |
M20 × 25 |
NAMUR G1/2" |
Application du produit
L'actionneur pneumatique de la série AT est constitué de deux pistons entraînés par des racks et des pinions.qui peut s'adapter à divers combustibles, corrosif, poussiéreux, champ magnétique fort, rayonnement, vibration environnement corrosif intérieur ou extérieur.
Autogestion dans les domaines de l'électricité, de la pétrochimie, de la métallurgie, du pétrole, du gaz, de la ville, de la construction, du drainage, de l'industrie chimique, du raffinage du pétrole, des mines, des centrales électriques, de la métallurgie, de l'architecture,médicaments, alimentaire, gaz, recherche scientifique, etc.
