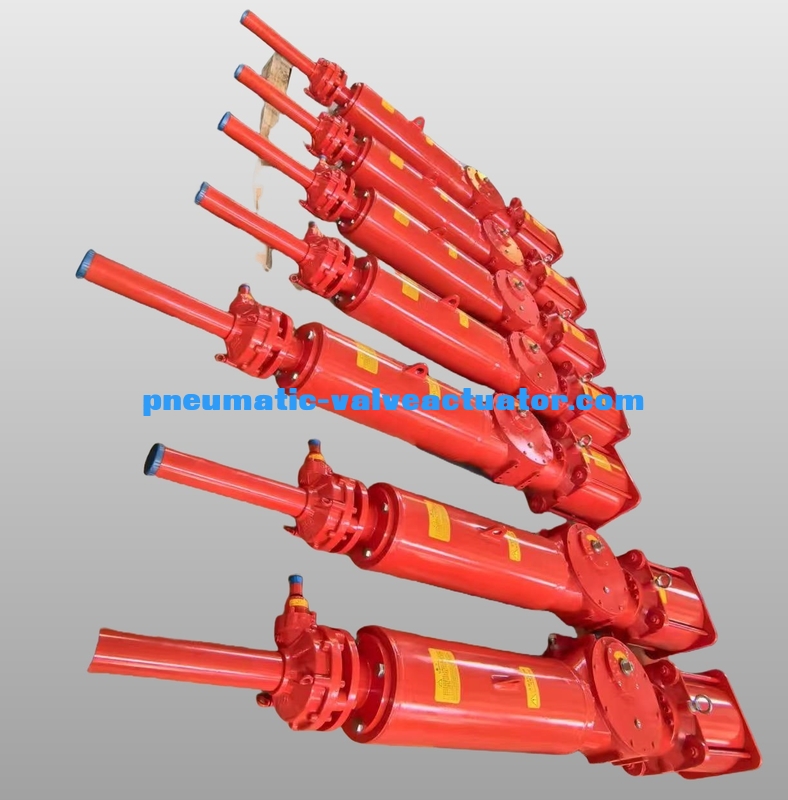

HPY Série B Scotch Yoke Actuateur Pneumatique Double Action Simple Action

Principales caractéristiques

Les actionneurs à joug écossais adoptent un concept de conception hautement modulaire et sont divisés en module cylindre (module cylindre hydraulique), module boîte et module ressort pour simplifier la configuration du champ.Les utilisateurs peuvent choisir de manière flexible le mode d'action en fonction des exigences réelles d'utilisationIl peut facilement réaliser la combinaison et le remplacement de modules à action simple et double action, d'opération manuelle et d'autres modules sans nécessiter d'outils spéciaux.Le cylindre ou le module hydraulique du cylindre peut être configuré d'un côté ou des deux côtés.
Le corps central et le joug sont en fer ductile ou en acier coulé, la broche de joug est en acier allié avec d'excellentes performances mécaniques,et les boulons de réglage et les boulons de fixation de la bride des deux côtés du corps central sont de classe 12.9 pour assurer une résistance suffisante. Le traitement du corps central est un moulage en une étape sur quatre côtés par un centre d'usinage horizontal de haute précision pour une haute précision de transmission.
La transmission de l'épingle à joug est équipée d'une structure coulissante en cuivre carrée, ce qui assure une transmission en douceur.Le contact de surface avec le joug peut mieux protéger la face de travail et prolonger la durée de vieLa résistance à l'usure et l'auto lubrification des glissières en aluminium bronze peuvent améliorer efficacement l'efficacité de la transmission.
Les connexions aériennes sont réparties à l'avant et à l'arrière de manière symétrique, ce qui est pratique pour installer des panneaux de fixation et des conduites de connexion.Deux connexions aériennes peuvent répondre aux exigences des clients pour les vitesses de mouvementLes anneaux de levage sont réglés selon l'ensemble du centre de gravité, ce qui est pratique pour le levage de l'actionneur.Les anneaux sont traités avec du dacrose anti-corrosion et un procédé d'éclairage.
