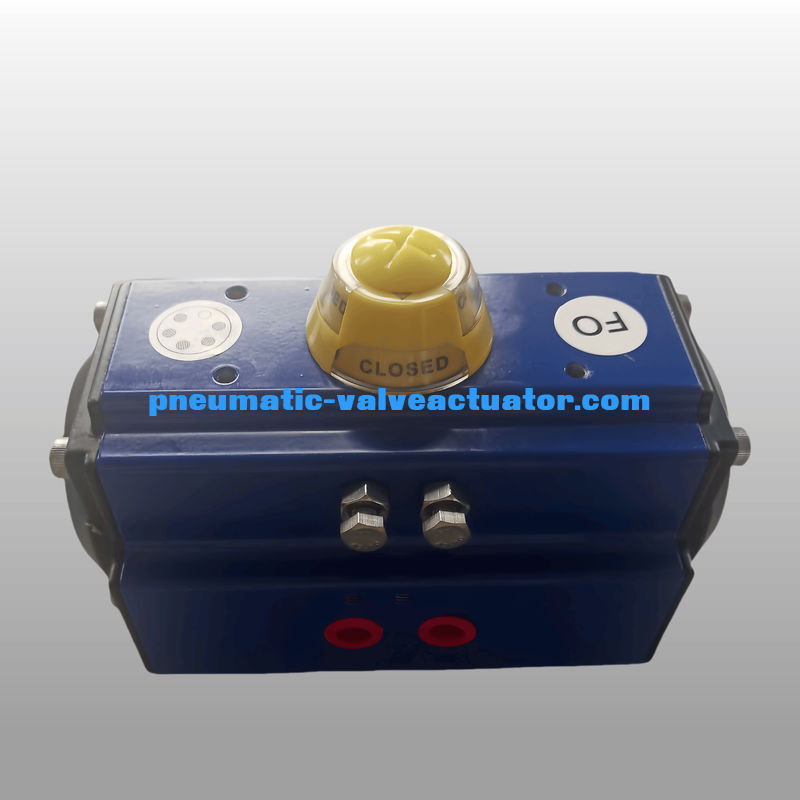

Ventilateurs de commande d'action pneumatique rotatif à action unique
Actifs pneumatiques
| Matériel |
Alliages d'aluminium extrudés |
| Angle de rotation |
0 à 90 degrés |
| La structure |
un régulateur rotatif à rack et à pignon |
| Pression de travail |
2 à 8 bar |
| Traitement de surface |
anodisation dure |
| Température de fonctionnement |
Température normale: -20 °C (-4 °F) ~ 80 °C (+ 176 °F);
Température élevée: -15oC ((+5°F) ~ 150oC (+302°F);
Température basse: -40 °C (~ 104 °F) ~ 80 °C (+ 176 °F). |
| Connexion |
NAMUR, ISO5211 et DIN3337 |
| Application du projet |
une soupape à bille, une soupape papillon et une machine rotative |
| Couleur de la tasse |
gris, noir, bleu ciel, bleu foncé, rouge, orange |
Déclaration d'utilisation et de sélection des actionneurs pneumatiques de la série AT
Grâce à la recherche, au développement et à la conception, les actionneurs pneumatiques de la série AT intègrent les derniers matériaux technologiques et une idée innovante.
La conformité complète avec les dernières spécifications: ISO5211,DIN3337 et VDINDE3854,Nomur.
L'extrusion de l'aluminium à haute intensitéLe corps possèdeune aiguiséesurface internerevêtu d'une oxygénation à anode dure pour une longue durée de vie.LJe suis désolé.coefficientde frottement et rapideperformances.
Excellent compact etmodernisés la construction ainsi que les spécifications multiples rendla sélection à la fois économique et bénéfique.
Toutes les surfaces d'action adoptent des roulements de haute qualitérésultantà faible frottement, longue durée de vie et sans bruit
Les deux traits externes indépendantsajustementles boulons peuvent être réglés facilement et précisément ±5- Je ne sais pas.dans les deux directions ouverte et fermée.
Les mêmes actionneurs de contour ont les modes fonctionnels de double action et d'action simple (Spring -Return).
L'indicateur multifonction avec NAMUR est pratique pour le montage d'accessoires.
Le ressort de charge précompressé est pratique pour des procédures de montage et de démolition sûres.
Les pistons et les bouchons d'aluminium en fonte sous pression sont de haute intensité et légers.
Différents matériaux d'anneaux O sont disponibles pour des températures élevées et basses.
Autres appareils électriquesLes soupapes sont facilement montées sans planche de raccordement.
Principales caractéristiques
Les actionneurs rotatifs pneumatiques sont largement utilisés dans les soupapes à bille et les soupapes papillon.
Faible coût, conception compacte, longue durée de vie.
Type d'actionneur pneumatique: action simple (retour du ressort) ou double action.
Couleur: orange, bleu, noir, gris foncé. Nous acceptons les couleurs et les marques OEM.
Pression de fonctionnement de l'actionneur pneumatique: 0,3 à 0,8 MPa
Connexion au fond: ISO 5211
Norme de soupape électromagnétique: Namur
Les accessoires de l'actionneur pneumatique: boîte de commutation de limite, soupape magnétique, positionneur.
Dimension de l'actionneur pneumatique
| Modèle |
Une |
B. Pour |
C |
D |
H×I |
G |
N |
Je |
Le K. |
L |
M |
Connexion aérienne |
| ATO32 |
110 |
45 |
45 |
20 |
50 x 25 |
12 |
9 |
À36 |
|
Un M5×7.5 |
|
G1/8"
|
| AT040 |
122 |
60 |
65 |
20 |
80 × 30 |
14 |
11 |
À50 |
À36 |
M6 × 10 |
Un M5×7.5 |
NAMUR G1/4" |
| AT052 |
147 |
72 |
72 |
20 |
80 × 30 |
14 |
11 |
À50 |
À36 |
M6 × 10 |
Un M5×7.5 |
NAMUR G1/4" |
| AT063 |
172 |
88 |
83 |
20 |
80 × 30 |
18 |
14 |
À70 |
À50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| AT075 |
184 |
100 |
95 |
20 |
80 × 30 |
20 |
14 |
À70 |
À50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| AT083 |
204 |
109 |
103 |
20 |
80 × 30 |
21 |
17 |
À70 |
À50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| AT092 |
262 |
117 |
109 |
20 |
80 × 30 |
22 |
17 |
À70 |
À50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| Le numéro AT105 |
268 |
133 |
121 |
20 |
80 × 30 |
26 |
22 |
À102 |
À70 |
M10 × 16 |
M8 × 13 |
NAMUR G1/4" |
| AT125 |
301 |
155 |
143 |
20 |
80 × 30 |
27 |
22 |
À102 |
À70 |
M10 × 16 |
M8 × 13 |
NAMUR G1/4" |
| AT140 |
394 |
173 |
152 |
20 |
80 × 30 |
32 |
27 |
À125 |
À102 |
M12 × 20 |
M10 × 16 |
NAMUR G1/4" |
| AT160 |
458 |
198 |
174 |
20 |
80 × 30 |
34 |
27 |
À125 |
À102 |
M12 × 20 |
M10 × 16 |
NAMUR G1/4" |
| AT190 |
528 |
232 |
206 |
30 |
130 x 30 |
40 |
36 |
À140 |
|
M16 × 24 |
|
NAMUR G1/4" |
| Le numéro de série |
532 |
257 |
226 |
30 |
130 x 30 |
40 |
36 |
À140 |
|
M16 × 24 |
|
NAMUR G1/4" |
| Le numéro de série |
660 |
291 |
260 |
30 |
130 x 30 |
50 |
46 |
À165 |
|
M20 × 25 |
|
NAMUR G1/4" |
| AT270 |
740 |
330 |
294 |
30 |
130 x 30 |
50 |
46 |
À165 |
|
M20 × 25 |
|
NAMUR G1/2" |
| AT300 |
798 |
354 |
336 |
30 |
130 x 30 |
60 |
46 |
À165 |
|
M20 × 25 |
|
NAMUR G1/2" |
| AT350 |
880 |
408 |
385 |
30 |
130 x 30 |
60 |
46 |
À165 |
|
M20 × 25 |
|
NAMUR G1/2" |
| AT400 |
950 |
464 |
516 |
30 |
130 x 30 |
60 |
55 |
À254 |
À165 |
8 M16 × 25 |
M20 × 25 |
NAMUR G1/2" |
Application du produit
L'actionneur pneumatique de la série AT est constitué de deux pistons entraînés par des racks et des pinions.qui peut s'adapter à divers combustibles, corrosif, poussiéreux, champ magnétique fort, rayonnement, vibration environnement corrosif intérieur ou extérieur.
Autogestion dans les domaines de l'électricité, de la pétrochimie, de la métallurgie, du pétrole, du gaz, de la ville, de la construction, du drainage, de l'industrie chimique, du raffinage du pétrole, des mines, des centrales électriques, de la métallurgie, de l'architecture,médicaments, alimentaire, gaz, recherche scientifique, etc.
