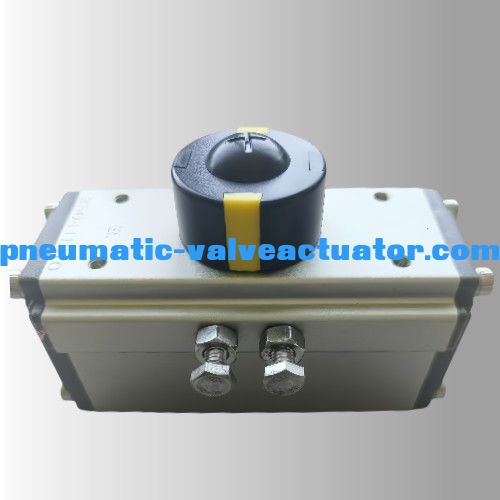

AT40 Actionneur pneumatique à double action pour soupape
Actifs pneumatiques
| Matériel |
Alliages d'aluminium extrudés |
| Angle de rotation |
0 à 90 degrés |
| La structure |
un régulateur rotatif à rack et à pignon |
| Pression de travail |
2 à 8 bar |
| Traitement de surface |
anodisation dure |
| Température de fonctionnement |
Température normale: -20 °C (-4 °F) ~ 80 °C (+ 176 °F);
Température élevée: -15oC ((+5°F) ~ 150oC (+302°F);
Température basse: -40 °C (~ 104 °F) ~ 80 °C (+ 176 °F). |
| Connexion |
NAMUR, ISO5211 et DIN3337 |
| Application du projet |
une soupape à bille, une soupape papillon et une machine rotative |
| Couleur de la tasse |
gris, noir, bleu ciel, bleu foncé, rouge, orange |
Autres appareils à actionnement pneumatique
Le CCW
L'air vers le port A force les pistons vers l'extérieur, ce qui fait tourner le pignon dans le sens inverse des aiguilles d'une montre pendant que l'air est évacué du port B.
L'air vers le port B force les pistons vers l'intérieur, ce qui fait tourner le pignon dans le sens des aiguilles d'une montre pendant que l'air est évacué du port A.
CW
L'air vers le port A force les pistons vers l'extérieur, ce qui fait tourner le pignon dans le sens des aiguilles d'une montre pendant que l'air est évacué du port B.
L'air vers le port B force les pistons vers l'intérieur, ce qui fait tourner le pignon dans le sens inverse des aiguilles d'une montre pendant que l'air est évacué du port A.
Autres appareils pour la fabrication de lampes de poche
Le CCW
L'air vers le port A force les pistons vers l'extérieur, ce qui provoque la compression des ressorts. Le pinion tourne dans le sens antihoraire pendant que l'air est évacué du port B.
La perte de pression de l'air sur le port A, l'énergie stockée dans les ressorts force les pistons vers l'intérieur.
CW
L'air vers le port B force les pistons vers l'extérieur, ce qui provoque la compression des ressorts. Le pinion tourne dans le sens antihoraire pendant que l'air est évacué du port B.
La perte de pression de l'air sur le port A, l'énergie stockée dans les ressorts force les pistons vers l'intérieur.
Principales caractéristiques
- Durée de vie élevée, jusqu'à 1,000, 000 cycles
- Modèles à double action et à retour de ressort
- Montage direct à la soupape: DIN/ISO 5211, DIN 3337 (F03 à F25)
- Montage du solénoïde NAMUR et de l'interrupteur de limite
- Disque de sortie diamant et carré sur toutes les unités
- Norme de réglage à double course sur toutes les unités
- Indicateur de position visuel (ouvert/fermé)
Dimension de l'actionneur pneumatique
| Modèle |
Une |
B. Pour |
C |
D |
H×I |
G |
N |
Je |
Le K. |
L |
M |
Connexion aérienne |
| ATO32 |
110 |
45 |
45 |
20 |
50 x 25 |
12 |
9 |
À36 |
|
Un M5×7.5 |
|
G1/8"
|
| AT040 |
122 |
60 |
65 |
20 |
80 × 30 |
14 |
11 |
À50 |
À36 |
M6 × 10 |
Un M5×7.5 |
NAMUR G1/4" |
| AT052 |
147 |
72 |
72 |
20 |
80 × 30 |
14 |
11 |
À50 |
À36 |
M6 × 10 |
Un M5×7.5 |
NAMUR G1/4" |
| AT063 |
172 |
88 |
83 |
20 |
80 × 30 |
18 |
14 |
À70 |
À50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| AT075 |
184 |
100 |
95 |
20 |
80 × 30 |
20 |
14 |
À70 |
À50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| AT083 |
204 |
109 |
103 |
20 |
80 × 30 |
21 |
17 |
À70 |
À50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| AT092 |
262 |
117 |
109 |
20 |
80 × 30 |
22 |
17 |
À70 |
À50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| Le numéro AT105 |
268 |
133 |
121 |
20 |
80 × 30 |
26 |
22 |
À102 |
À70 |
M10 × 16 |
M8 × 13 |
NAMUR G1/4" |
| AT125 |
301 |
155 |
143 |
20 |
80 × 30 |
27 |
22 |
À102 |
À70 |
M10 × 16 |
M8 × 13 |
NAMUR G1/4" |
| AT140 |
394 |
173 |
152 |
20 |
80 × 30 |
32 |
27 |
À125 |
À102 |
M12 × 20 |
M10 × 16 |
NAMUR G1/4" |
| AT160 |
458 |
198 |
174 |
20 |
80 × 30 |
34 |
27 |
À125 |
À102 |
M12 × 20 |
M10 × 16 |
NAMUR G1/4" |
| AT190 |
528 |
232 |
206 |
30 |
130 x 30 |
40 |
36 |
À140 |
|
M16 × 24 |
|
NAMUR G1/4" |
| Le numéro de série |
532 |
257 |
226 |
30 |
130 x 30 |
40 |
36 |
À140 |
|
M16 × 24 |
|
NAMUR G1/4" |
| Le numéro de série |
660 |
291 |
260 |
30 |
130 x 30 |
50 |
46 |
À165 |
|
M20 × 25 |
|
NAMUR G1/4" |
| AT270 |
740 |
330 |
294 |
30 |
130 x 30 |
50 |
46 |
À165 |
|
M20 × 25 |
|
NAMUR G1/2" |
| AT300 |
798 |
354 |
336 |
30 |
130 x 30 |
60 |
46 |
À165 |
|
M20 × 25 |
|
NAMUR G1/2" |
| AT350 |
880 |
408 |
385 |
30 |
130 x 30 |
60 |
46 |
À165 |
|
M20 × 25 |
|
NAMUR G1/2" |
| AT400 |
950 |
464 |
516 |
30 |
130 x 30 |
60 |
55 |
À254 |
À165 |
8 M16 × 25 |
M20 × 25 |
NAMUR G1/2" |
Application du produit
L'actionneur pneumatique de la série AT Rack & Pinion est constitué de deux pistons entraînés par des racks et des pinions.qui peut s'adapter à divers combustibles, corrosif, poussiéreux, champ magnétique fort, rayonnement, vibration environnement corrosif intérieur ou extérieur.
Autogestion dans les domaines de l'électricité, de la pétrochimie, de la métallurgie, du pétrole, du gaz, de la ville, de la construction, du drainage, de l'industrie chimique, du raffinage du pétrole, des mines, des centrales électriques, de la métallurgie, de l'architecture,médicaments, alimentaire, gaz, recherche scientifique, etc.
