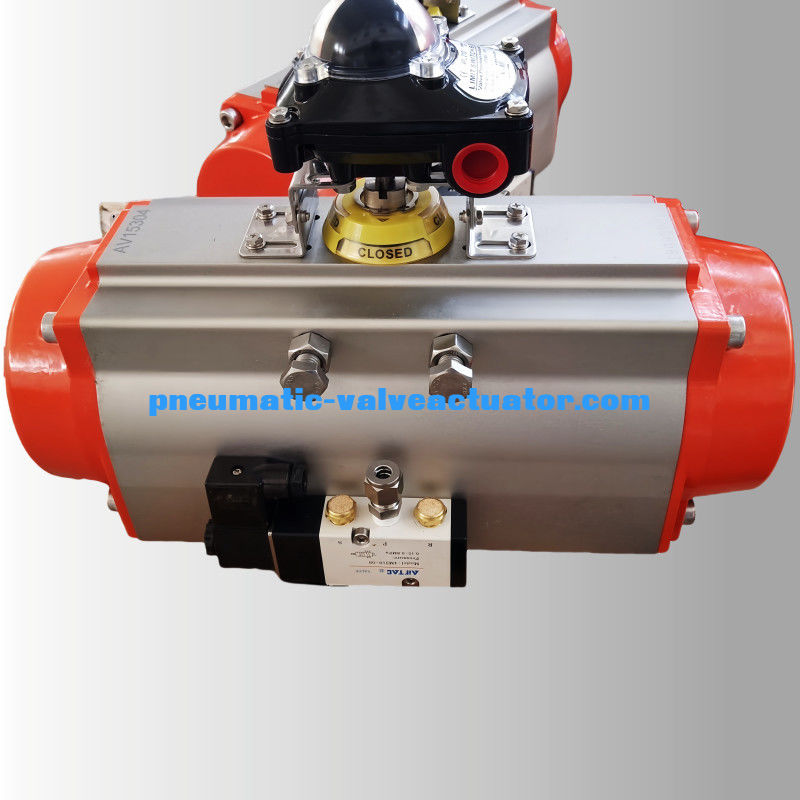

Ventilateurs de commande pour actionneurs rotatifs pneumatiques à quart de tour
Actifs pneumatiques
| Matériel |
Alliages d'aluminium extrudés |
| Angle de rotation |
0 à 90 degrés |
| La structure |
un régulateur rotatif à rack et à pignon |
| Pression de travail |
2 à 8 bar |
| Traitement de surface |
anodisation dure |
| Température de fonctionnement |
Température normale: -20 °C (-4 °F) ~ 80 °C (+ 176 °F);
Température élevée: -15oC ((+5°F) ~ 150oC (+302°F);
Température basse: -40 °C (~ 104 °F) ~ 80 °C (+ 176 °F). |
| Connexion |
NAMUR, ISO5211 et DIN3337 |
| Application du projet |
une soupape à bille, une soupape papillon et une machine rotative |
| Couleur de la tasse |
gris, noir, bleu ciel, bleu foncé, rouge, orange |
Construction d'actionneurs pneumatiques
1, Indicateur
L'indicateur de position de l'actionneur pneumatique avec NAMUR est pratique pour le montage d'accessoires tels que la boîte de commutation limite, le positionneur, etc.
2, Pinion
Le pignon de l'actionneur pneumatique est de haute précision et intégratif, fabriqué en acier allié nickelé, entièrement conforme aux dernières normes ISO5211, DIN3337, NAMUR.Les dimensions peuvent être personnalisées et l'acier inoxydable est disponible.
3, Corps de l'actionneur
Selon les différentes exigences, l'alliage d'aluminium extrudé ASTM6005.poudre de polyester peinte (différentes couleurs sont disponibles telles que le bleu, orange, jaune, etc.), en PTFE ou en nickel.
4, Caps de fin
Actuateur pneumatique Polyester en poudre d'aluminium moulé sous pression peint en différentes couleurs, plaqué en PTFE ou nickel.
5, Pistons
Les pistons jumeaux de rack sont fabriqués à partir d'aluminium coulé sous pression traité avec anodisation dure ou en acier coulé galvanisé.en inversant la rotation en inversant simplement les pistons.
6, Ajustement du voyage
Les boulons indépendants de réglage de l'arrêt de traction peuvent s'ajuster à ± 5° dans les directions ouverte et fermée facilement et avec précision.
7, ressorts de haute performance
Les ressorts de revêtement préchargés sont fabriqués selon le test de haute performance pour la résistance à la corrosion et une durée de vie plus longue,qui peut être dénoncé de façon sûre et pratique pour satisfaire aux différentes exigences de couple en modifiant la quantité de ressorts.
8, roulements et guides
Actuateur pneumatique à support en alliage d'aluminium à pignon Actuateur à quart de tour en air ISO5211/DIN3337 fabriqué à partir d'un matériau composite à faible friction et à longue durée de vie, pour éviter le contact direct entre les métaux.La maintenance et le remplacement sont faciles et pratiques.
9, O-rings
Les anneaux O en caoutchouc NBR assurent un fonctionnement sans problème à des températures standard.
Principales caractéristiques
- Conception du support et du pignon
- Compact et léger
- Modèle de montage selon la norme ISO 5211
- Arrêt réglable pour les positions ouvertes et fermées
- Dimensions de montage des accessoires selon les spécifications NAMUR
- Les dents d'engrenage usinées offrent une durée de vie plus longue et un fonctionnement plus fluide
- Durée de vie élevée avec des roulements à faible friction sur toutes les surfaces mobiles et coulissantes
- Les ressorts de sécurité empêchent les risques d'éjection accidentelle pendant l'entretien
- Conception modulaire utilisant le même corps et les mêmes bouchons d'extrémité pour les versions à double action et à ressort
- Résistant à la corrosion avec un corps anodisé dur, des bouchons d'extrémité revêtus de PTFE et des fixations en acier inoxydable
Dimension de l'actionneur pneumatique
| Modèle |
Une |
B. Pour |
C |
D |
H×I |
G |
N |
Je |
Le K. |
L |
M |
Connexion aérienne |
|
ATO32
|
110 |
45 |
45 |
20 |
50 x 25 |
12 |
9 |
À36 |
|
Un M5×7.5 |
|
G1/8"
|
| AT040 |
122 |
60 |
65 |
20 |
80 × 30 |
14 |
11 |
À50 |
À36 |
M6 × 10 |
Un M5×7.5 |
NAMUR G1/4" |
| AT052 |
147 |
72 |
72 |
20 |
80 × 30 |
14 |
11 |
À50 |
À36 |
M6 × 10 |
Un M5×7.5 |
NAMUR G1/4" |
| AT063 |
172 |
88 |
83 |
20 |
80 × 30 |
18 |
14 |
À70 |
À50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| AT075 |
184 |
100 |
95 |
20 |
80 × 30 |
20 |
14 |
À70 |
À50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| AT083 |
204 |
109 |
103 |
20 |
80 × 30 |
21 |
17 |
À70 |
À50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| AT092 |
262 |
117 |
109 |
20 |
80 × 30 |
22 |
17 |
À70 |
À50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| Le numéro AT105 |
268 |
133 |
121 |
20 |
80 × 30 |
26 |
22 |
À102 |
À70 |
M10 × 16 |
M8 × 13 |
NAMUR G1/4" |
| AT125 |
301 |
155 |
143 |
20 |
80 × 30 |
27 |
22 |
À102 |
À70 |
M10 × 16 |
M8 × 13 |
NAMUR G1/4" |
| AT140 |
394 |
173 |
152 |
20 |
80 × 30 |
32 |
27 |
À125 |
À102 |
M12 × 20 |
M10 × 16 |
NAMUR G1/4" |
| AT160 |
458 |
198 |
174 |
20 |
80 × 30 |
34 |
27 |
À125 |
À102 |
M12 × 20 |
M10 × 16 |
NAMUR G1/4" |
| AT190 |
528 |
232 |
206 |
30 |
130 x 30 |
40 |
36 |
À140 |
|
M16 × 24 |
|
NAMUR G1/4" |
| Le numéro de série |
532 |
257 |
226 |
30 |
130 x 30 |
40 |
36 |
À140 |
|
M16 × 24 |
|
NAMUR G1/4" |
| Le numéro de série |
660 |
291 |
260 |
30 |
130 x 30 |
50 |
46 |
À165 |
|
M20 × 25 |
|
NAMUR G1/4" |
| AT270 |
740 |
330 |
294 |
30 |
130 x 30 |
50 |
46 |
À165 |
|
M20 × 25 |
|
NAMUR G1/2" |
| AT300 |
798 |
354 |
336 |
30 |
130 x 30 |
60 |
46 |
À165 |
|
M20 × 25 |
|
NAMUR G1/2" |
| AT350 |
880 |
408 |
385 |
30 |
130 x 30 |
60 |
46 |
À165 |
|
M20 × 25 |
|
NAMUR G1/2" |
| AT400 |
950 |
464 |
516 |
30 |
130 x 30 |
60 |
55 |
À254 |
À165 |
8 M16 × 25 |
M20 × 25 |
NAMUR G1/2" |
Application du produit
L'actionneur pneumatique de la série AT est constitué de deux pistons entraînés par des racks et des pinions.qui peut s'adapter à divers combustibles, corrosif, poussiéreux, champ magnétique fort, rayonnement, vibration environnement corrosif intérieur ou extérieur.
Autogestion dans les domaines de l'électricité, de la pétrochimie, de la métallurgie, du pétrole, du gaz, de la ville, de la construction, du drainage, de l'industrie chimique, du raffinage du pétrole, des mines, des centrales électriques, de la métallurgie, de l'architecture,médicaments, alimentaire, gaz, recherche scientifique, etc.
